锐思德单轴撕碎机RSD-D全系列
RSD-D系列单轴撕碎机

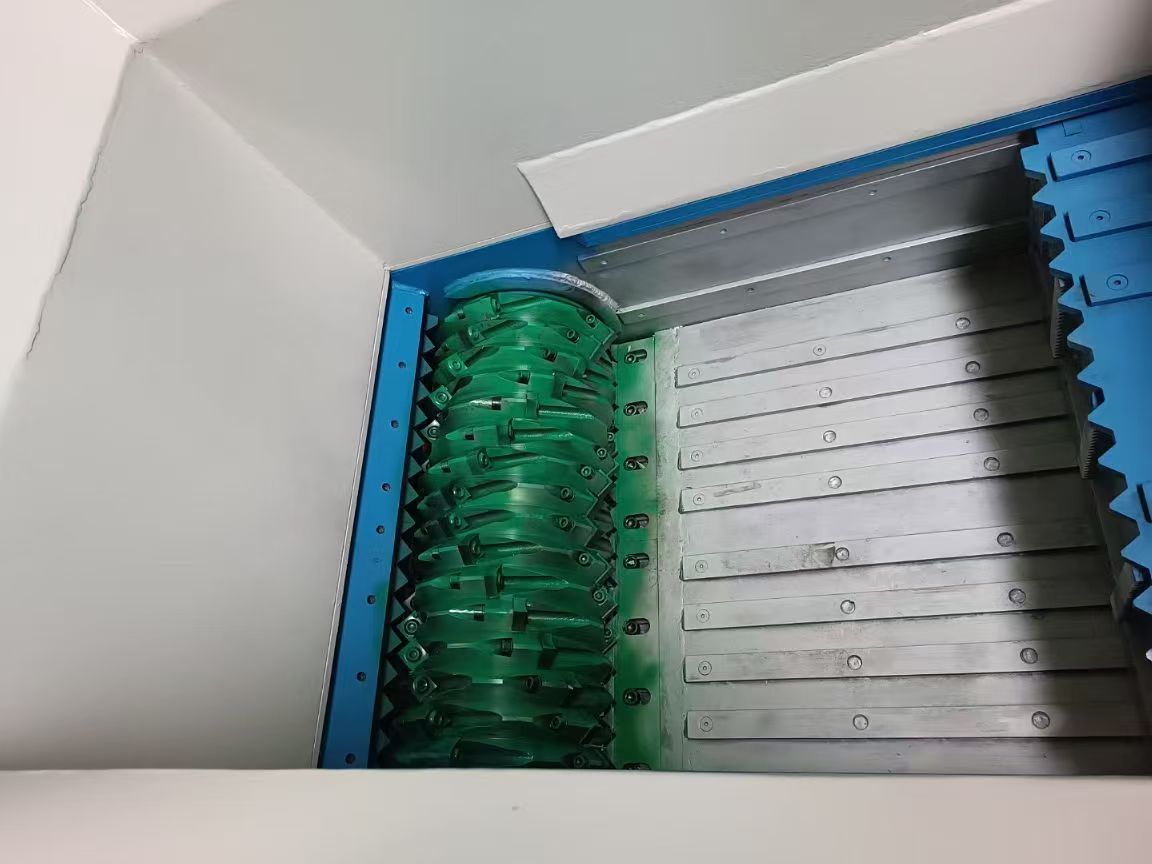

东莞市锐思德机械设备有限公司 RSD-D系列 是一款高扭矩、低转速的单轴撕碎机，专为塑料、木材、橡胶、轻金属、纸厂废料等物料的粗碎及中细碎回收而设计。整机采用液压驱动刀辊，配备电控正反转功能，可有效处理卡料及过载情况，显著提升生产效率。设备支持按需定制：投料斗尺寸及形状、筛网孔径、刀具材质等均可根据客户工况非标设计。RSD-D系列广泛应用于资源回收、固废预处理、物料减容等领域。
核心技术参数
以下为RSD-D系列单轴撕碎机标准配置参数。设备采用高强度刀辊及液压驱动系统，具备过载自动反转功能。筛网孔径可根据出料粒度定制，刀辊直径从250mm到500mm，满足多种产能需求。
| 型号 | 电机功率 (kW) |
撕碎室口径 (mm) |
刀辊直径 (mm) |
液压站功率 (kW) |
动刀数量 (PCS) |
定刀数量 (PCS) |
筛网孔径 (mm) |
外形尺寸 L×W×H (mm) |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| RSD-30D | 22 | 600×600 | 250 | 1.5 | 26 | 4 | Φ40 | 1760×1300×1850 | 1750 |
| RSD-60D | 45 | 800×800 | 400 | 3.75 | 38 | 4 | Φ80 | 2850×1760×2210 | 3150 |
| RSD-75D | 55 | 900×1000 | 400 | 3.75 | 52 | 4 | Φ80 | 2850×1960×2220 | 4300 |
| RSD-100D | 75 | 1000×1200 | 450 | 5.5 | 58 | 6 | Φ80 | 2850×2560×2330 | 5300 |
| RSD-120D | 90 | 1000×1500 | 500 | 5.5 | 82 | 6 | Φ80 | 2850×2760×2330 | 6000 |
功能配置与按需定制
RSD-D系列标配液压驱动、电控正反转、过载保护及筛网。以下为可定制及选配项目：
| 项目 | 规格说明 | 定制/选配说明 |
|---|---|---|
| 正反转功能 | 标配（电控自动/手动切换） | 卡料时自动反转，避免人工清堵；可设置反转延时及次数 |
| 投料斗 | 标准型，可按需定制 | 可根据物料形状、进料方式定制尺寸、角度、加高、全封闭等 |
| 筛网孔径 | 标准Φ40/Φ80 | 可定制Φ30~120mm任意孔径，满足不同出料粒度 |
| 刀具材质 | 标准合金钢 | 可选Cr12MoV、D2、硬质合金涂层，适用于高磨耗物料 |
| 液压站功率 | 按标准配置 | 可根据物料特性加大液压站功率，提升推料力及反转扭矩 |
| 整线配套 | 可选输送带、磁选机、除尘系统等 | 可集成自动进料、金属分离、粉尘回收，构成完整产线 |
智能选型指导 | 物料适配表
单轴撕碎机适用于中等硬度及韧性物料的中细碎。以下为常见物料推荐型号及理由：
推荐型号：RSD-30D / RSD-60D。
理由：22-45kW电机，刀辊250-400mm，适合中小型塑料边角料，出料可控制40-80mm。
推荐型号：RSD-75D / RSD-100D。
理由：55-75kW，刀辊400-450mm，动刀数量52-58把，撕碎能力强，适合大块木材。
推荐型号：RSD-100D / RSD-120D。
理由：90kW大功率，刀辊500mm，动刀82把，配合液压反转可处理高弹性物料。
建议选配耐磨刀片及磁选机，筛网孔径加大至80-100mm，避免过粉。
电源线配置与接线指导
🔌 RSD-D系列（功率≥22kW）： 电源线需用户自备，设备端提供接线端子。推荐铜芯电缆截面积（三相五线制 380V/50Hz）：
- 22kW ~ 30kW → 10mm²
- 45kW ~ 55kW → 25mm²
- 75kW ~ 90kW → 35mm²
实际线径请根据现场距离、敷设方式及当地电气规范调整，建议由持证电工施工。液压站及控制柜需单独供电，具体接线图随机附带。

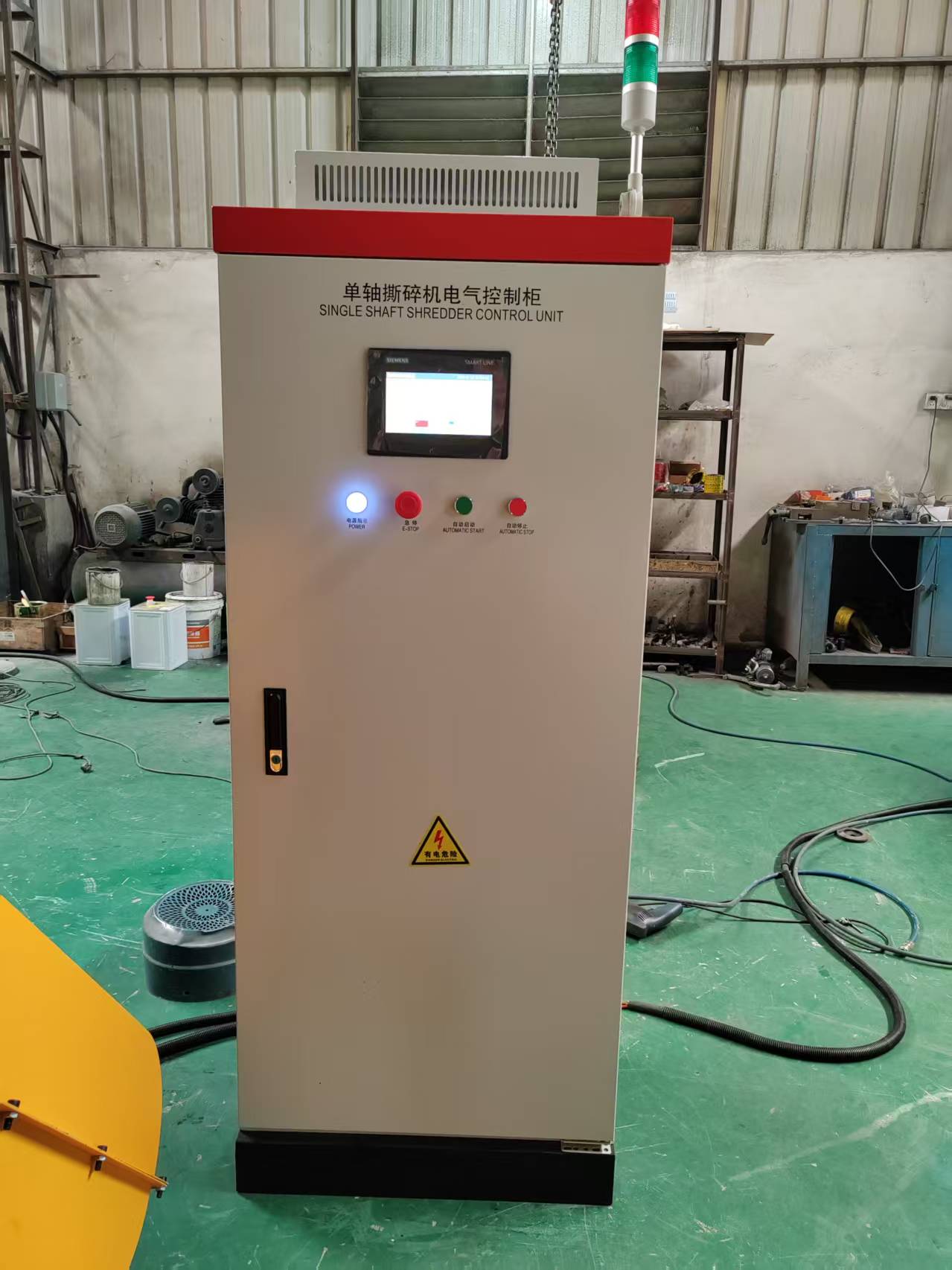

⚠️ 正反转功能通过控制柜的“正转/反转”旋钮或自动程序实现，初次调试时请确认电机转向与液压泵标记一致。
接线示意图（三相五线制 380V/50Hz）
主电机及液压站进线端子对应关系
| 导线颜色（参考） | 标识 | 机器端子 | 说明 |
|---|---|---|---|
| 棕色 / 黑色 | L1 (R) | U / R | 火线1 |
| 黑色 / 灰色 | L2 (S) | V / S | 火线2 |
| 灰色 / 蓝色 | L3 (T) | W / T | 火线3 |
| 蓝色 | N | N / 零线 | 中性线（必须接入） |
| 黄绿双色 | PE | 接地端子 ⏚ | 保护地线（可靠接地） |
标准接线步骤：
① 断开总电源；② 主电机及液压站分别接入对应空开；③ 确认液压站电机转向与油泵标识一致；④ 设置正反转参数（可通过变频器或时间继电器）；⑤ 空载试车，检查刀辊旋转方向及反转动作。
※ 定制投料斗时，试车前请确认安装牢固，周边无人员站立。
整线配套系统 | 灵活扩展

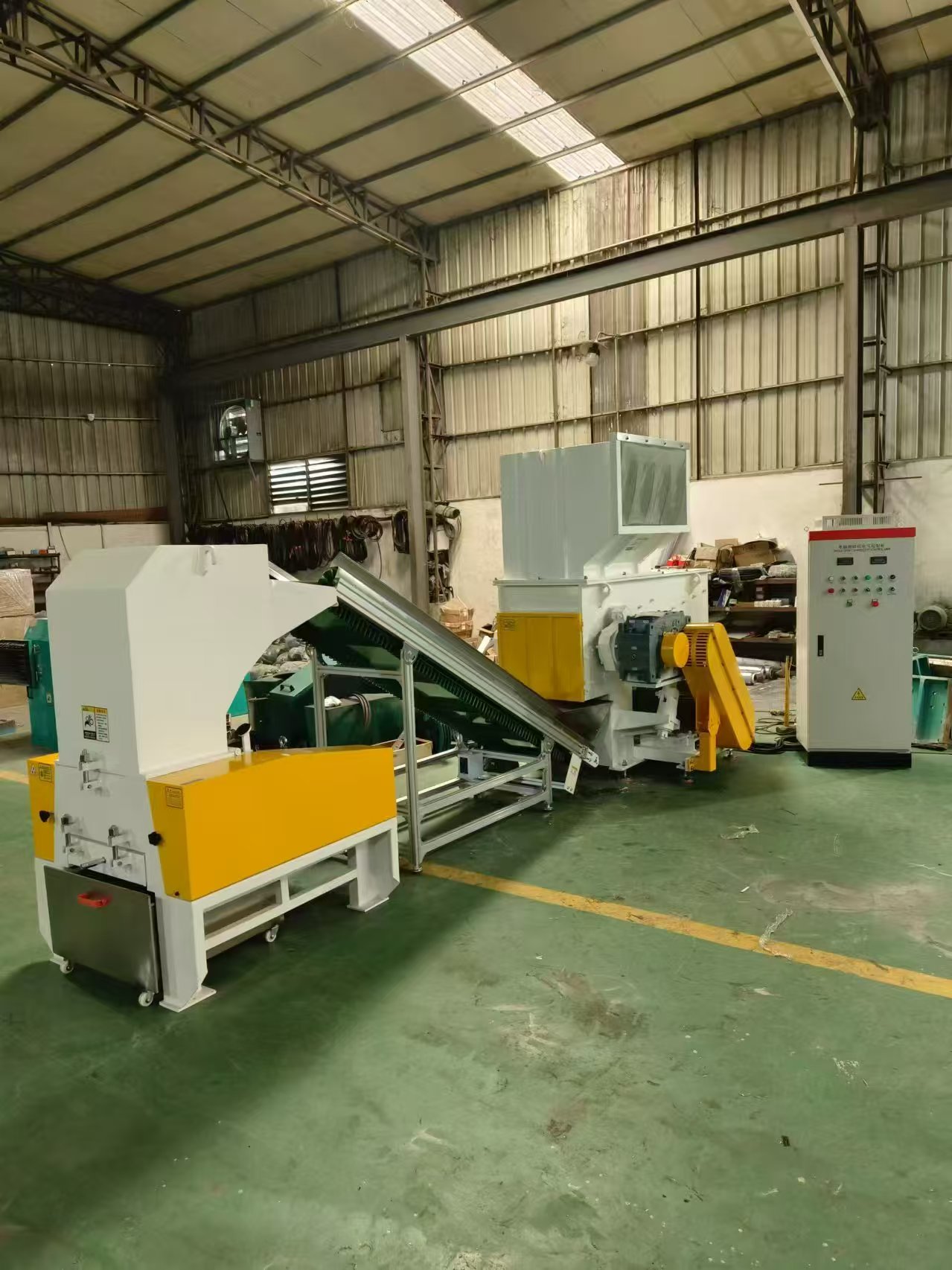

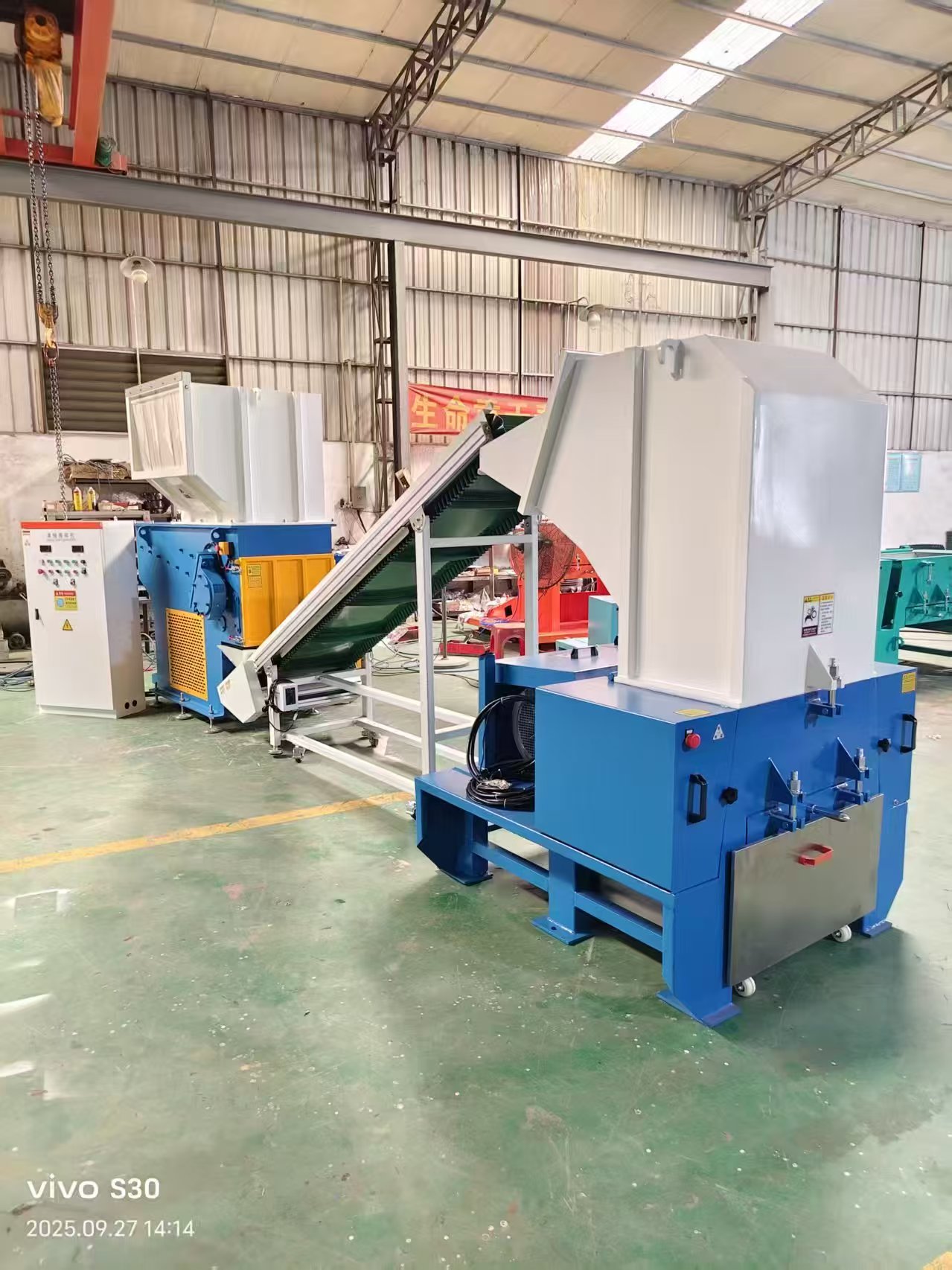

RSD-D系列单轴撕碎机可与多种外围设备组合，构成完整的撕碎-分选-回收生产线：
皮带输送机、链板输送机、振动给料机，实现均匀、连续供料。
永磁滚筒或电磁除铁器，分离金属杂质，保护刀具。
旋风分离器 + 脉冲布袋除尘器 + 引风机，控制粉尘排放。
螺旋输送机、斗式提升机、储料仓、自动打包机。
可设置电流检测或定时反转，防止过载堵转。
风冷或水冷却器，适用于连续重载工况。
针对大型回收工厂，锐思德可提供整线电气集中控制、能耗监测、远程运维等智能化升级服务，并可定制非标刀辊、加强轴承座等。
应用领域
RSD-D系列单轴撕碎机广泛应用于：
品质保证与服务
工程师现场指导或远程支持。
刀片、筛网、轴承、液压件常备库存。
7×12小时远程支持+故障快速响应。
整机质保12个月（易损件除外），终身技术咨询。
欢迎寄料测试，提供撕碎效果报告。
